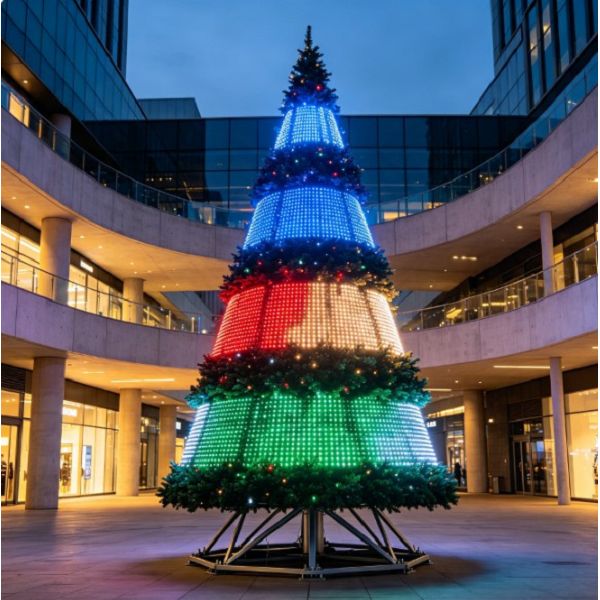

Tämä kaupallisiin atriumeihin ja kuntien julkisiin tiloihin suunniteltu modulaarinen näyttöjärjestelmä integroi osoitettavat LED-pikselit raskaaseen -teräsrakenteiseen runkoon synkronoitujen valaistuslasien tuottamiseksi. Segmentoitua pikseliohjausarkkitehtuuria hyödyntävän kokoonpanon avulla käyttäjät voivat suorittaa dynaamisia värisiirtymiä ja mukautettuja valoesityksiä 5–25 metrin korkeudella.
Tekniset tiedot
|
Parametriluokka |
Tekniset tiedot |
|
Mitat |
Korkeus: 5m - 25m; Pohja: Suhteellinen suhde 1:2 - 1:2,5 |
|
Sähkösyöttö |
AC 110 V - 240V, 50/60 Hz; Kuorma: 1,2 kW - 8.5kW |
|
Valaistus |
5mm / SMD RGB LEDit; 50 mm jako; 22lm/solmu; 120 asteen kulma |
|
Suojausluokitus |
Ohjausrasia: IP65; Haaravaljaat: IP67 Vedenpitävät |
Tärkeimmät ominaisuudet
Segmentoitu pikselikartoitus
Riippumattomat haara{0}}tietolinjat mahdollistavat 3D-volumetriset valoanimaatiot ja suunnatut väripyyhkäisyt.
Työkalu-Ilmaiset lukitushaarat
Saranoiduissa haarapistorasioissa käytetään jousikuormitettuja-tappeja ja pikaliittimiä-, mikä lyhentää kokoamisaikaa 40 %.
Integroitu ylijännitesuoja
Pääjakokaapeissa on sisäänrakennetut{0}10 kA transienttijännitteen vaimentimet.
Piilotettu kaapelin reititys
Sisäiset runkokanavat suojaavat virta- ja signaalilinjat pois julkisilta alueilta.
Kaupalliset sovellukset
Liikekiinteistöjen atriumit:Ankkuroidut tai ripustetut asennukset-kerroksisiin-ostoskeskuksiin talviliikenteen lisäämiseksi.
Kaupungin julkiset aukiot:Vapaasti seisovat maamerkit, jotka on suunniteltu kestämään{0}}ulkon tuulen kuormitusta ja kovaa julkista vuorovaikutusta.
Teemapuistot ja lomakeskukset:Synkronoitu integrointi taustaäänijärjestelmien ja master-ohjainten kanssa Ethernetin kautta.
Messukeskukset ja hotellit:Nopeasti{0}}käyttöön otettavat modulaariset kehykset, jotka on suunniteltu vuosittaiseen kokoamiseen, purkamiseen ja kompaktiin varastointiin.
Dynaaminen valaistussuunnittelu
Volumetrinen pikselimatriisi:Solmujen järjestely rakentaa 360 asteen sylinterimäisen kankaan monimutkaisten geometristen kuvioiden renderöimiseksi.
Virkistystaajuus ja himmennys:Yli 4000 Hz:n PWM-virkistystaajuus eliminoi kameran välkkymisen; 16-bittinen harmaasävy himmennys varmistaa sujuvat siirtymät.
Esiasetetut ja live-tilat:Sisäinen muisti tallentaa jopa 32 itsenäistä ohjelmaa, jotka käynnistetään reaaliaikakellojen tai anturitulojen kautta.
Kerrostetut visuaaliset tehosteet:Samanaikainen taustan välähdys,{0}}keskikerroksen värien jahtaaminen ja etualalla olevat strobokorostukset.
Valonohjausarkkitehtuuri
Protokollan yhteensopivuus
Tukee DMX512-, Art-Net- ja sACN-teollisuusprotokollia kiinteistönhallintajärjestelmille.
Master Controller Management
Teolliset ARM-prosessorit hallitsevat usean{0}}universumin datan ulostuloa nollaviiveellä 10 000 solmun välillä.
Signaalin siirto
Differentiaalinen RS-485- ja CAT6-suojattu Ethernet-kaapeli takaa vakauden 100 metrin etäisyyksillä.
Diagnostinen palaute
Reaaliaikainen{0}}seuranta havaitsee avoimet virtapiirit, jännitehäviöt tai kuolleet pikselit merkkivalojen avulla.
Rakennussuunnittelu ja kokoonpano
Keskimaston arkkitehtuuri:Teleskooppi- tai osa{0}}pultattu hiiliteräksinen ydinputkisto, jonka seinämän paksuus on 4–10 mm.
Porrastettu tukirengasjärjestelmä:Laser-leikatut teräsrengaskannattimet jakavat säteittäiset tuulivoimat tasaisesti keskimastoon.
Painolasti- ja perustusvaihtoehdot:Yhteensopiva pultattujen pohjalevyjen, risti{0}}jäykistettyjen vastapainokehysten tai betoniankkurien kanssa.
Kuormitus-laakerilaskelmat:Finite Element Analysis simuloitu kestämään turvallisuuskerroin 2,0 maksimaalisen kuolleen kuorman ja jään kertymisen aikana.
Materiaalit ja viimeistely
Lehtien koostumus
100 % neitseelliset PVC- ja PE-valetut kärjet{1}}käsitelty kemiallisilla lisäaineilla pysyvän NFPA 701 -hidastuskyvyn takaamiseksi.
Metallin pintakäsittely
Komponentit kuumasinkitään-, minkä jälkeen sähköstaattinen polyesterijauhemaalaus kovetetaan 200 asteessa.
Johtojen eristys
Palamista hidastavat-silloitetut polyeteenivaipat, jotka on mitoitettu -30 - +60 asteen lämpötiloihin.
Laitteiston eheys
Rakennepultit, tapit ja kiristyskaapelit, jotka on valmistettu -luokan 304 ruostumattomasta meriteräksestä.
Sähköjohdot ja -asennus
Modulaarinen johtosarja:Esi-johdotetut haaraosat käyttävät IP67-vesitiiviitä moni-pintaisia liittimiä, mikä eliminoi-paikan päällä tapahtuvan juottamisen.
Keskusjakelukeskus:Maan-säänkestävässä kaapissa on päävirtalähteitä, katkaisijoita ja tiedonjakajia.
Napaisuuden suojaus:Värikoodatut -liitinliittimet estävät käänteisen-napaisuuden lisäämisen kenttäasennuksen aikana.
Maadoituksen eheys:Jatkuva metalliliitos yhdistää kaikki rakenteelliset tasot yhtenäiseen maadoitusliittimeen.
Sisustusvaihtoehdot
Lehtien tiheysprofiilit:Muokattavat neulojen lukumäärät vaihtelevat tavallisesta kaupallisesta tiheydestä (120 kärkeä/neliöjalka) erittäin -tiheisiin profiileihin (180 kärkeä/neliöjalka).
Sekamateriaalien integrointi:Muovattujen PE-ulkokärkien ja jäykkien PVC-sisätäytteiden yhdistelmä visuaalisen realistisuuden optimoimiseksi.
Lisävarusteiden kiinnityspisteet:Integroidut teräksiset silmukkakiinnikkeet tukevat ylisuuria mekaanisia koristeita, bannereita tai nauhoja.
Lehtien värivaihtelut:Normaali smaragdinvihreä, huurretut lumi-parvetut kärjet, metallinen hopea tai mukautetut Pantone{1}}värit.
Räätälöintiparametrit
Dimensio skaalaus
Mittatilaustyöt 3-35 metriin räätälöitynä arkkitehtivaravaatimusten mukaan.
Pikselitiheyden säätö
Skaalautuvat solmuvälit (25 mm, 50 mm tai 100 mm jako) tarkkuus- ja budjettitavoitteiden saavuttamiseksi.
Ohjausintegraatio
Muokattu laiteohjelmiston ohjelmointi, oma sovelluskehitys tai kolmannen osapuolen ohjelmistojen integrointi-.
Rakennebrändäys
Mukautetut tähtikuviot, yrityslogot tai rakenteelliset katselualustat, jotka on integroitu ylämastoon.
Pakkaus & Kuljetus
Modulaarinen laatikon suunnittelu:Teräs-runkoiset vientivanerikotelot suojaavat runko-osat, rakennerenkaat ja haaraniput.
Kosteuden vähentäminen:Tyhjiö-suljettu antistaattinen polyetyleenikääre yhdistettynä teollisuussilikageelikuivausainepakkauksiin.
Komponenttien merkintä:Laser-etsatut ruostumattomasta teräksestä valmistetut etiketit ja viivakoodi-merkityt pakkaukset vastaavat suoraan mekaanisia piirustuksia.
Logistiikan optimointi:Standardoidut kontin mitat (20GP/40HQ) minimoivat tilavuusrahtikustannukset.
FAQ
K: Miten rakenteellista vakautta ylläpidetään kovan tuulen aikana ulkona?
V: Suunnittelussa käytetään raskasta keskiteräsmastoa ja porrastettuja rengaspalkkeja, jotka on ankkuroitu pultattuihin levyihin tai vastapainokehyksiin, validoitu Beaufort Scale 8:aan asti.
K: Voivatko valaistusefektit integroida olemassa oleviin tilojen ohjausjärjestelmiin?
V: Kyllä, arkkitehtuuri tukee alan-standardia DMX512-, Art-Net- ja sACN-protokollia.
K: Mikä on tavallisen kaupallisen asennuksen tyypillinen asennusaika?
V: Modulaaristen-pikaliitosvaljaiden ja työkalu{1}}vapaiden tappien avulla 4–6 teknikon miehistö voi koota 10 metrin yksikön 8–12 tunnissa.
K: Ovatko korvaavat LED-solmut ja haarat helposti saatavilla huoltoa varten?
V: Modulaarinen arkkitehtuuri mahdollistaa yksittäisten haarapiirien ja pikselisolmujen itsenäisen korvaamisen ilman viereisten tasojen purkamista.
