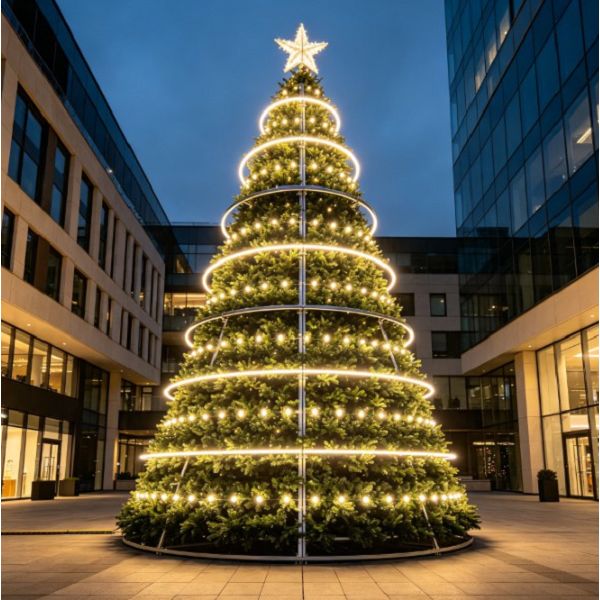

Modulaariset teräsrakenteet, jotka on integroitu kaupallisiin LED-valaistusjärjestelmiin, jotka kestävät ankarat talvisäät ja tarjoavat maksimaalisen visuaalisen vaikutuksen kunnallisilla aukioilla ja kaupallisissa komplekseissa.
Ydinominaisuudet
Modulaarinen kokoonpano:Segmentoidut pultatut rengaskehykset eliminoivat kenttähitsauksen, mikä mahdollistaa nopean pystysuoran asennuksen tavallisilla rakennusnostolaitteilla.
Tuulenkestävyys:Suunniteltu kantava ydin hajottaa sivumyrskyvoimat laajan moniankkuroidun pohjaristikon yli.
Jokasään valaistus:Yksilöllisesti vaihdettavissa LED-jonomoduuleissa on korkea valoteho ja tasainen värintoisto laajalla katselukulmalla.
Piilotettu reititys:Erilliset sisäiset kanavat suojaavat voimalinjoja mekaaniselta kitkalta, jään kertymiseltä ja UV-säteilyn hajoamiselta.
Rakennearkkitehtuuri
Keskimaston pylväs
Raskasseinäinen saumaton teräsputki, joka tarjoaa ensisijaisen pystysuuntaisen puristuslujuuden ja jäykän vääntövakauden.
Porrastetut tukirenkaat
Tarkat laserleikatut vaakasuorat rengasristot, jotka on pultattu kiintein pystyvälein muodostamaan kartiomaisen siluetin.
Diagonaalinen jäykistys
Vedonkestävä teräskaapeli ja jäykät tukiverkot, jotka vaimentavat pintatuulen aiheuttamia dynaamisia kuormia.
Ballastoitu säätiö
Raskaat pohjalevyt, jotka ankkuroidaan kemiallisilla tai paisuntapulteilla suoraan betonialustaihin.
Tekniset tiedot
|
Parametri |
Tekniset tiedot |
|
Korkeusalue |
8 m – 30 m |
|
Perusjalanjälki |
4 m - 12 m halkaisija |
|
Tuulenvastus |
Jopa 30 m/s |
|
Tulojännite |
220V / 380V |
|
Haarajännite |
24V DC |
|
Sisääntuloluokitus |
IP67 |
Sovellusskenaariot
Municipal Plazas:Toimii keskeisinä kausittaisina maamerkeinä kaupungin keskustan jalankulkualueille ja kaupungin aukioille.
Kaupalliset kompleksit:Asennettu ulkopysäköintialueille ja keskuspihoille ohjaamaan vähittäiskaupan kävelyä talviloman aikana.
Teemapuistot ja lomakeskukset:Laajamittaisten visuaalisten painopisteiden tarjoaminen iltalomavaloesityksiin ja sesongin vierailijatapahtumiin.
Yrityskampukset:Esittelee organisaation yhteisön sitoutumista pääsisäänkäynnin porteilla ja kampuksen aukioilla.
Materiaalistandardit
Ensisijainen kehys
Q235B- ja Q355B-hiilirakenneteräs, joka on sertifioitu alhaisen lämpötilan iskunkestävyyteen.
Korroosiosuojaus
Kuumasinkity ISO 1461 -standardin mukainen pinnoite, jota seuraa sähköstaattisesti levitetty polyesterijauhemaalaus ulkokäyttöön.
Lehtien neulat
Paloa hidastavat PVC- ja PE-komposiittimateriaalit, jotka täyttävät UL94 V-0 -standardit ja UV-stabiloitu väritys.
Kiinnikkeet
Luokat 8.8 ja Grade 10.9 korkealujuuksiset teräspultit, jotka on käsitelty Dacromet-korroosionestopinnoitteella.
Valaistus ja valaistus
Dioditekniikka:SMD LED-diodit on koteloitu hartsitäytteisissä, iskunkestävissä polykarbonaattipolttimoissa.
Ohjausarkkitehtuuri:DMX512-protokollan integrointi, joka tukee synkronoitua dynaamista värinmuutosta, kuvioiden jahtaamista ja etäajoitusta.
Sisäänpääsyn suojaus:Täysin varustetut vedenpitävät liittimet ja ohjaimet, joiden IP67-luokiteltu jatkuvaan toimintaan sateessa ja lumessa.
Lehtien tiheys:Laadukkaat monihaaraiset PVC-kärjet, jotka on suunniteltu peittämään sisäinen teräsrunko ja maksimoimaan päivätilavuuden.
Asennusmenettely
Asenna ja ankkuroi keskimmäinen pohjarengaskokoonpano sertifioituun betoniperustukseen rakenteellisten momenttiavainten avulla.
Pystytä maston keskiosat peräkkäin nosturilla ja kiinnitä välikerrosrenkaat määrätyin korkeusvälein.
Asenna diagonaaliset vakauskaapelit ja kiristä ne määritettyihin teknisiin vääntömomenttiarvoihin.
Kiinnitä valmiiksi langatut lehtien haarapaneelit ulospäin alatasosta ylöspäin huipputähtikiinnikkeeseen.
Liitä päävirranjakelulaatikot, testaa DMX-ohjaussignaalin eheys ja suorita lopulliset kuivakäynnin valaistuksen tarkistukset.
Pakkaus & Logistiikka
Teräksen niputtaminen
Rakenneosat on värikoodattu, niputettu ja kiinnitetty vahvalla teräsvanteella.
Lehtien pakkaus
Puristetut lehdet, jotka on pakattu paksuihin kosteutta kestäviin polypropeenisäkkeihin.
Valaistuksen suojalaitteet
Yksittäiset LED-nauhasarjat, jotka on kierretty muovikeloille ja pakattu iskuja vaimentavaan kuplamuoviin aaltopahvipakkausten sisällä.
Laitteiston suojaus
Mutterit, pultit ja liitoskannattimet on lajiteltu koon mukaan ja sinetöity raskaaseen galvanoituun teräksiseen työkalukoteloon.
Räätälöintiasetukset
Korkeuden skaalaus:Räätälöidyt rakennelaskelmat ja valmistus yli 30 metrin korkeudelle.
Väripaletit:Räätälöidyt LED-värilämpötilat (lämmin valkoinen, kylmä valkoinen, RGBW) ja räätälöity lehdet Pantone-sovitus.
Rakennebrändäys:Mukautettu kärjen tähtigeometria, integroidut logokiinnityslevyt ja painoa kantavat kohdat raskaille koristeille.
Sähköinen profilointi:Mukautuminen alueellisiin jännitestandardeihin (110V, 220V, 415V) ja paikallisiin sähkösäännösten noudattamiseen.
Valmistus ja laadunvalvonta
Raaka-ainetestaus:Ultraäänipaksuustestaus ja vetolujuuden tarkistus suoritettiin jokaiselle saapuvalle rakenneteräserille.
Tarkkuusvalmistus:CNC-laserleikkaus ja robottikaasu-metallikaarihitsaus takaavat mittatoleranssin 1 millimetrin sisällä moduuliliitoksissa.
Galvanoinnin tarkastus:Upotuskylvyn lämpötilan säätö ja magneettiset kuivakalvon paksuusmittarit varmistavat tasaisen sinkkikerroksen peiton.
Sähköinen sisäänpoltto:Kaikkien LED-jonojen ja virtalähteiden 72 tunnin jatkuva käyttörasitustestaus ennen lopullista pakkausta.
Usein kysytyt kysymykset
K: Mitä perustusvaatimuksia tarvitaan asennukseen?
V: Kovettunut teräsbetonilaatta tai eristetty betonipilari, joka on suunniteltu kestämään teknisen toimituspaketin mukaisia kaatumismomentteja ja nostovoimia.
K: Kuinka kauan paikan päällä tapahtuva kokoonpano kestää?
V: Tavallinen 15 metrin rakenne vaatii tyypillisesti 4-henkisen kokeneen mekaanisen miehistön, joka työskentelee yhdellä liikkuvalla nosturilla 3–4 päivän ajan.
K: Voiko rakenne pysyä ulkona ympäri vuoden?
V: Rakennerunko ja kuumasinkitty pinnoite on suunniteltu pysyvään ulkoaltistukseen, vaikka lehtien ja valaistuksen kausittaista purkamista suositellaan muina kuin talvikuukausina käyttöiän maksimoimiseksi.
K: Mitä varaosia toimitukseen sisältyy?
V: Jokainen toimitus sisältää 3 prosentin ylimäärän LED-nauhasegmenttejä, vaihtokiinnityssarjoja ja korjauskorroosionkestäviä maalisarjoja.
